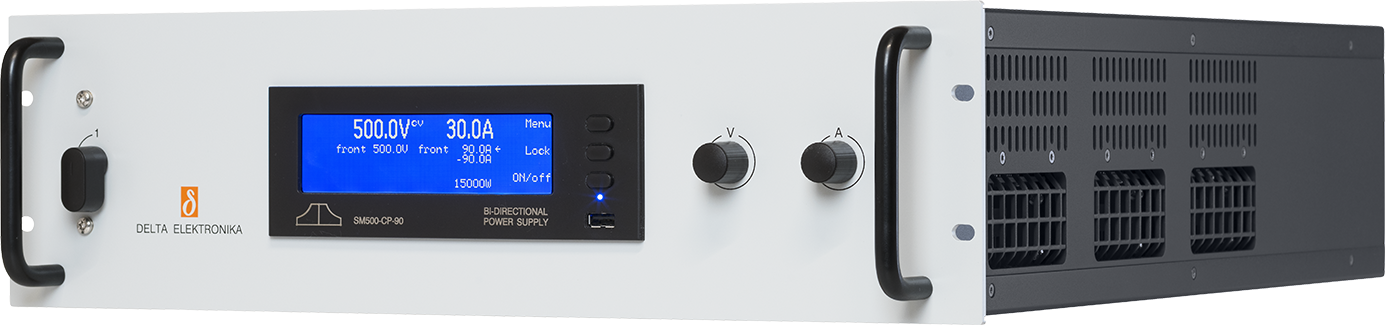

SM15K 시리즈 Bi-directional (양방향 파워서플라이)

제품명

SM15K 시리즈 Bi-directional (양방향 파워서플라이)2025-07-11 14:29

제조사

Delta Elektronika

SM15K 시리즈 15kw DC POWER SUPPLIES

모델	Voltage range	Current range
SM70-CP-450	0 - 70 V	-450 - 450 A
SM210-CP-150	0 - 210 V	-150 - 150 A
SM500-CP-90	0 - 500 V	-90 - 90 A
SM1000-CP-45	0 - 1000 V	-45 - 45 A
SM1500-CP-30	0 - 1500 V	-30 - 30 A

양방향 프로그래밍 가능 전원 공급 장치

SM15K 시리즈는 높은 효율, 안정성 및 유연성을 갖춘 프로그래밍 가능 DC 전원 공급 장치를 제공합니다. 정전력 출력은 기존 전원 공급 장치보다 전압 및 전류 범위를 크게 확장합니다.

프로그래밍은 전면 패널 UI, 웹 인터페이스 또는 이더넷을 통해 간편하게 수행할 수 있습니다. 옵션으로 제공되는 플러그 앤 플레이 인터페이스 카드를 사용하면 더 많은 인터페이스 옵션과 고급 기능을 활용할 수 있습니다. 마스터/슬레이브 인터페이스를 통해 최대 60대의 장치를 병렬로 작동시켜 최대 27,000A의 고전력 DC 시스템을 구축할 수 있습니다.

양방향 전력 흐름

SM15K 시리즈는 진정한 양방향 전력 흐름을 특징으로 하며, 전력의 100%를 흡수하고 두 사분면에 걸쳐 대칭적으로 작동합니다. 전압과 전류는 0에서 최대값까지 완벽하게 프로그래밍할 수 있습니다.

델타의 혁신적인 전력 재생 기술은 최대 전력을 계통에 반환하여 최대 95%의 효율을 달성합니다. 이를 통해 값비싼 수냉 시스템이 필요 없어 운영 비용이 절감되고 탄소 발자국이 감소하며, 배터리, PV 및 인버터 애플리케이션에 이상적인 소형의 에너지 효율적인 테스트 설정이 가능합니다.

정전력 출력

SM15K 시리즈는 정전력 출력 특성으로 탁월한 다재다능함을 제공합니다. 다양한 전압 및 전류 요구 사항에 완벽하게 적응하여 직사각형 VI 곡선 또는 자동 범위 조정 출력을 갖춘 기존 전원 공급 장치 3개와 동일한 성능을 제공합니다.

이는 까다로운 애플리케이션에 탁월한 유연성을 제공하여 필요한 전원 공급 장치 수를 줄이는 동시에 효율을 극대화합니다.

탁월한 동적 응답

SM15K 시리즈는 탁월한 동적 응답을 자랑하며, 최대 양전류에서 최대 음전류로 최대 부하가 변경된 후 200µs 이내에 출력 전압을 회복합니다.

이러한 초고속 회복 기능은 부하 변동이 빠른 애플리케이션에서 안정적이고 신뢰할 수 있는 성능을 보장합니다. 자세한 내용은 데이터시트를 참조하십시오.

모듈형 고전력 시스템

옵션인 인터페이스 카드 및 출력 버스 바 어셈블리 키트를 사용하여 확장 가능한 고성능 마스터/슬레이브 작동을 쉽게 구성할 수 있습니다. 마스터/슬레이브 인터페이스를 통해 최대 60대의 장치를 병렬로 작동시켜 15kW에서 900kW까지의 모듈식 고전력 DC 시스템을 구축하는 동시에 탁월한 동적 응답을 보장합니다.

플러그 앤 플레이 인터페이스 카드와 다양한 버스 바 키트를 통해 진정한 모듈성을 구현하여 실험실, 연구 시설 및 산업 분야에 유연한 구성을 지원합니다. SM15K 전원 공급 장치 세트는 단 몇 분 만에 재구성이 가능하여 적응형 테스트 환경에 이상적인 선택입니다.

다양한 기능

SM15K 시리즈는 이더넷 인터페이스, 내장 시퀀서, PC 제어 소프트웨어, 미세 조정 설정 및 싱크 모드와 같은 기능을 기본으로 제공합니다.

다재다능함을 위해, 마스터/슬레이브 작동, 디지털 I/O, 다중 통신 인터페이스 및 아날로그 프로그래밍을 지원하는 옵션 플러그 앤 플레이 인터페이스 카드를 통해 다양한 테스트 환경에 완벽하게 통합할 수 있습니다.

델타 일렉트로니카는 안정적이고 저잡음이며 에너지 효율적인 전원 공급 장치를 제공하는 전통을 이어가고 있습니다. SM15K 시리즈는 양방향 전력 흐름, 유연한 출력, 사용자 친화적인 웹 인터페이스, 플러그 앤 플레이 연결 기능을 제공하여 이러한 특징을 잘 보여줍니다.

SM15K는 높은 효율성, 모듈성, 그리고 고급 기능을 갖추고 있어 실험실, R&D, 배터리 테스트 및 산업용 애플리케이션에 필수적인 도구입니다.

특징

• 양방향 전원 공급, 표준 15kW 소스 및 싱크

• 정전력 특성을 갖춘 유연한 출력

• 전력 회생 기술: 싱크 전력은 소모되지 않고

계통으로 되돌려보냅니다.

• 연속 최대 전력에서 긴 수명을 보장하도록 설계

• 부하 변화에 대한 탁월한 동적 응답, 디지털 제어 방식, 부하 유형에 따라 조정 가능

• 매우 낮은 열 방출, 95% 이상의 효율

• 모든 과부하 및 단락 회로 조건으로부터 보호

기능

• 광범위한 3상 AC 입력 전압에서 작동

• 표준 이더넷 및 웹 인터페이스

• EMC는 CE 요구 사항을 충족합니다.

저방출 및 높은 내성

• 저소음: 온도 제어 냉각 팬

• 전압 및 전류 조정 및 메뉴 조작을 위한 내구성 있는 디지털 인코더

• 대형 사용자 디스플레이, 메뉴 기반 조작

사양

입력 전압(3상): 342-528VAC(48-62Hz)

능동 역률 보정(PFC): 최대 0.996(100% 부하 시)

효율(싱크 및 소스 모드): 최대 96%(최대 부하 시)

출력 리플 및 스파이크: 10mVRMS/55mVPP부터

조정: 2mV부터(0-100% 부하 단계)

복구 시간: 100µs부터(50-100% 부하 단계)

프로그래밍 속도: 1.5ms부터(10-90%)

출력 전압 및 전류 안정도: 50.10-6/80.10-6

MTBF: 500,000시간

작동 주변 온도: -20~+50ºC

표준

방출: EN 61326-1(클래스 (B 장비, 가정용)

내성: EN 61326-1 (산업 및 가정용)

안전: EN 60950-1 / EN 61010-1

절연 입력/출력: 3750 VRMS (1분)

보호 등급: IP20

크기 및 무게

너비: 19인치

높이: 3U

깊이: 591mm

무게: 27kg
